Die smarte Lösung für LED-Installationen

Advertorial

Ausfälle vermeiden und Kosten senken durch innovative Veranstaltungstechnik. Das elektronische Schutzschaltgerät SENTRON ECPD von Siemens setzt neue Maßstäbe in der Eventinfrastruktur.

Sportstadien und Veranstaltungsstätten stellen hohe Anforderungen an die elektrische Infrastruktur. Insbesondere die Integration der LED-Technologie in Beleuchtungs- und Displayanwendungen bringt Herausforderungen mit sich, da die resultierenden hohen Einschaltströme die Grenzen herkömmlicher Schutzgeräte überschreiten können. Ungewollte Auslösungen, überdimensionierte Installationen und unnötige Energiekosten in nicht-aktiven Zeiten sind die Folge. Mit dem elektronischen Schutzschaltgerät SENTRON ECPD (Electronic Circuit Protection Device) setzt Siemens neue Maßstäbe in Sachen Effizienz, Schutz und Nachhaltigkeit.

Moderne Stadien setzen auf vielfältige LED-Technik und eine zuverlässige Absicherung. Bild: Siemens

Bewältigung hoher Einschaltströme

Die Einschaltströme bei LED-Panels betragen häufig das Vielfache des Nennstroms. Warum ist das so? LED-Panels mit elektronischen Vorschaltgeräten (EVG) oder Schaltnetzteilen erzeugen beim Einschalten kurzzeitig sehr hohe Ströme – sogenannte Inrush-Ströme, was oft zu unerwünschten Auslösungen bei Leitungsschutzschaltern (LS) oder verklebten Kontakten bei Schützen führt. Die herkömmlichen elektromechanischen Schutzkomponenten interpretieren es als Kurzschluss, obwohl es sich um einen betriebsbedingten – kurzzeitig auftretenden – Einschaltstrom handelt.

Dieses Problem resultiert in unnötigen Energiekosten und einer verkürzten Lebensdauer der Technik. Das ECPD bietet eine fortschrittliche Antwort auf diese Herausforderungen und kommt daher in der Veranstaltungsbranche immer mehr zum Einsatz.

Standby-Lasten zuverlässig und energiesparend schalten

Das ECPD wurde speziell für die Anforderungen kapazitiver Lasten und ein verlässliches Inrush-Handling entwickelt. Es vereint mehrere Funktionen in einem kompakten Gerät auf nur 2 Teilungseinheiten:

• Hohe Einschaltströme im Griff: Durch seine intelligente Impulsfestigkeit werden hohe Einschaltströme zuverlässig beherrscht. Ungewollte Auslösungen können beim Schalten kapazitiver Lasten vermieden werden.
• Energieeffizient: Das kontrollierte Abschalten von Standby-Lasten birgt beachtliches Energieeinsparpotenzial. Echtzeitdaten zu Strom und Spannung erhöhen zusätzlich die Transparenz und ermöglichen energieoptimierende Maßnahmen.
• Kurzschluss- und Überlastschutz: Mit einem Abschaltvermögen von bis zu 75 kA und ultraschneller Reaktionszeit im µs Bereich bietet das ECPD maximalen Schutz der sensiblen Lasten.
• Fehlerstromschutz (RCD Typ F) und Differenzstrommessung (RCM): Bis zur Auslöseschwelle des RCD erhöht die integrierte Differenzstrommessung (RCM) mit automatischem Selbsttest die Sicherheit, reduziert Prüfaufwände und erkennt schleichend entstehende Isolationsfehler.
• Fernzugriff und Monitoring: Über App oder ein externes Gateway lassen sich Zustände überwachen, Fehler erkennen und Schaltungen aus der Ferne durchführen.
• Elektronisches Schalten: Lautlos, verschleißfrei und energieeffizient – ideal für Anwendungen mit häufigem Schaltbedarf.

Sicherer Betrieb und Einsparungen bei LED-Anwendungen

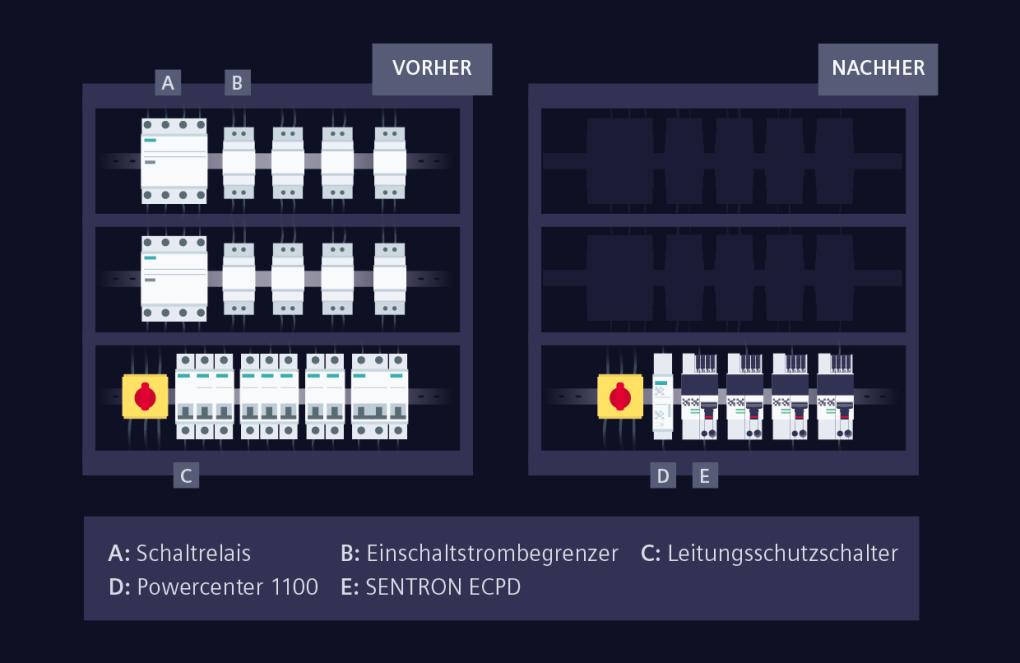

Am Beispiel einer 12 m² großen LED-Leinwand werden die Vorteile der neuen Technologie deutlich: Die klassische Unterverteilung mit Leitungsschutzschaltern (C), Einschaltstrombegrenzern (B) und Schaltrelais (A) führte trotz Schutzmaßnahmen zu verklebten Relaiskontakten – ein Schalten war nicht mehr möglich, und unnötige Energiekosten entstanden durch den Dauerbetrieb (Vorher-Bild unten).

Die modernisierte Unterverteilung mit dem ECPD (E) reduziert die Anzahl der Komponenten deutlich (Nachher-Bild unten). Funktionen wie Leitungsschutz, Schalten, Einschaltstrombegrenzung und Zeitsteuerung sind im Gerät integriert. Die LED-Leinwand lässt sich wieder zuverlässig schalten – dank einer integrierten Zeitschaltuhr auch automatisiert.

Die Kombination mit dem verbauten Datentransceiver SENTRON Powercenter 1100 (D) eröffnet weitere Möglichkeiten: Zum einen kann der Zugriff nicht nur kabelgebunden, sondern auch drahtlos auf die Geräte aus der Ferne erfolgen. Zum anderen hat der Betreiber dank der integrierten Mess- und Zählfunktion im ECPD nun maximale Transparenz über Gerätezustand, Differenzströme sowie zentrale Parameter wie Strom, Spannung und Netzfrequenz. Auf alle Mess- und Zählerwerte kann eine Alarmfunktion hinterlegt werden, die bei Überschreiten eines selbst definierten Grenzwertes automatisch eine Push-Mitteilung versendet. So kann gehandelt werden, bevor etwas passiert.

Effizient und sicher: Das ECPD reduziert Komponenten, ermöglicht Remote-Zugriff und optimiert Energie. Bild: Siemens

Zuverlässige Absicherung in Fußballstadien

Das ECPD wird bereits erfolgreich zur Absicherung von Bandenwerbung in Fußballstadien eingesetzt. Die Fähigkeit, den Energieverbrauch live zu überwachen und Schaltungen aus der Ferne vorzunehmen, unterstützt maßgeblich die Kostenoptimierung und Energieeffizienz. Besonders bei LED-Systemen bietet das ECPD wirtschaftliche und ökologische Vorteile, die zum Schutz und zur Effizienz von Anlagen in modernen Sportarenen beitragen.

Das ECPD hat sich in unseren Stadionprojekten als zukunftsweisende Lösung erwiesen. Für Betreiber ein echter Gamechanger.

- Marco Hoch, Projektleiter, Luminos Sports GmbH

Eine neue Dimension der Schutzschalttechnik

Das ECPD von Siemens bewältigt Herausforderungen bei kapazitiven Lasten wie LED-Panels mit innovativer Schalttechnik. Es bietet eine sichere, effiziente und nachhaltige Lösung für den Veranstaltungsbereich. Dank seiner Updatefähigkeit ist das ECPD auch für künftige Anforderungen bestens gerüstet – ein echter Mehrwert für Planer und Betreiber.
